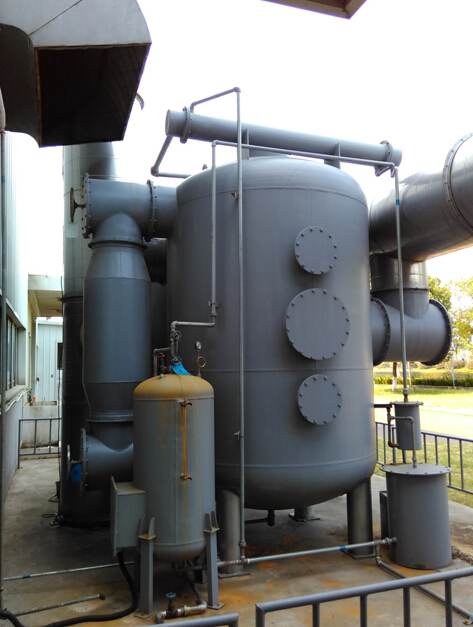

800m3/h不銹鋼活性炭吸附脫附vocs冷凝回收設備
一、產品概述
800m3/h不銹鋼活性炭吸附脫附vocs冷凝回收設備由活性炭吸附床、預處理設備、烘干風機、吸附風機、脫附風機、加熱器、分離桶、冷凝器、分層設備、PLC控制系統構成；設備操作簡單，技術成熟，運行穩定，比表面積大，吸附脫附性能好且凈化效率高?？苫厥辗悬c(diǎn)在20℃～200℃范圍的溶劑，如C6H6、C6H12、CH3COCH3、C3H6O、(CH3)2CHOH、CH3COOH、DMF、DMAC、汽油(C2-C8)、CS2、CCl4等，具有明顯的環境效益、經濟效益和社會效益。

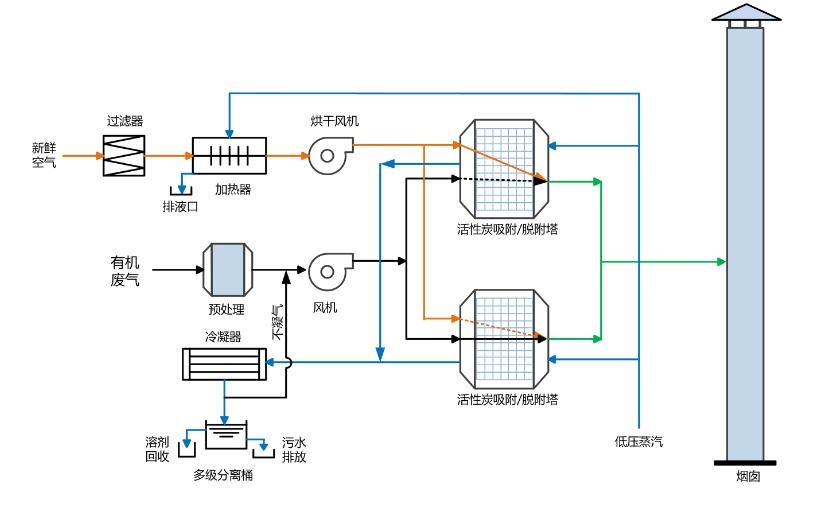

二、活性炭吸附濃縮-冷凝回收工藝流程
廢氣中可能會含有氯化氫，硫酸霧等酸性氣體或者粉塵，為了防止其對后續設備造成嚴重腐蝕或者對活性炭造成堵塞，需對廢氣進行預處理。預處理采用填料式噴淋洗滌塔，噴淋液選擇堿液酸性氣體進行中和處理或者采用干式過濾器對粉塵進行過濾處理。
活性炭脫附時采用蒸汽對活性炭床層直接加熱，將活性炭中吸附的有機成分蒸出，蒸出來的混合蒸汽進入冷凝器中通過冰水對其進行冷卻，冷凝成液態，進入分離桶中分離，分離后的廢水進入污水站，分離后的有機溶劑進入儲罐，用于后續回收。同時利用烘干風機對脫附后的吸附罐進行烘干降溫處理，恢復活性炭的活性。不能被冷凝的不凝氣通入吸附總管，送入吸附罐中進行吸附處理。
三、適用范圍
本裝置適用于凈化器處理常溫、中高風量、中低濃度、成分單一、具回收價值的有機廢氣、可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類。
該裝置可應用于家具行業、石油化工、煤化工、人造革、紡織印染、油漆涂料、橡膠、塑料、制鞋、制藥、電子、化纖、釀造等行業。
四、工作原理
吸附脫附冷凝回收設備處理過程可分為三個階段：
第一階段：用顆粒狀或者纖維狀的活性炭來充分吸附廢氣中 有機成分的分子，當吸附到一定的飽和度時即停止吸附；
第二階段：開始時是利用飽和低壓水蒸氣去加熱吸附飽和的活性炭，將被吸附的有機成分激活氣化而從活性炭中脫附逸出。對脫附后的吸附罐利用烘干風機進行烘干吹掃處理恢復活性的活性炭即可以重新吸附有機成分的氣體分子；
第三階段：對脫附出來的有機成分的氣體進行冷凝，使其液化，與水自動分層后回用。
