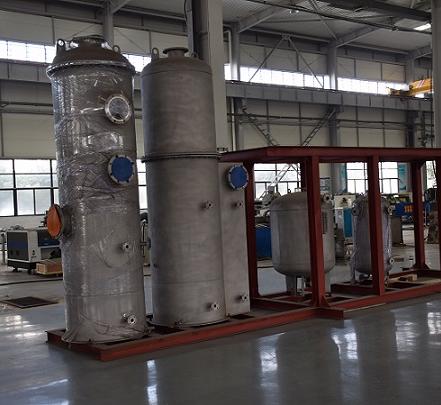

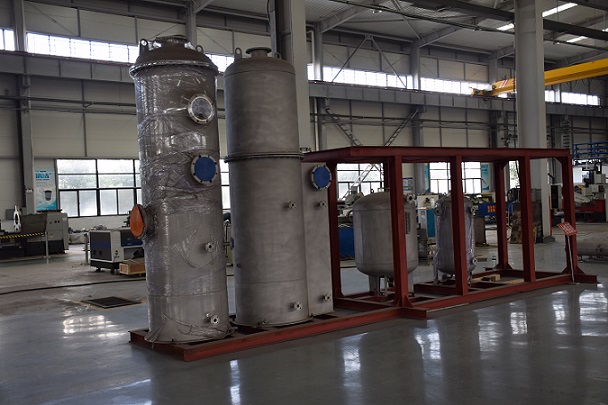

1000m3/h不銹鋼噴淋塔
一、產品概述
1000m3/h不銹鋼噴淋塔為圓形塔體，設有兩層填料兩級噴淋系統，外殼材質采用304不銹鋼制做，可凈化處理酸、堿性廢氣，設計處理風量為1000m3/h，除塵脫硫效率高，采用堿性洗滌水時，脫硫效率可達85%。具體結構由貯液箱、水泵、填料層、噴淋段、進風段、布?xì)鈱印⒅螌?、脫水填料層、出風段和排水系統等組成。操作方便，便于安裝檢修，強度高，占地面積小。
二、各結構的作用
1、貯液箱——確保噴淋液循環使用，在該系統上加液管，并在吸液管上加有濾液裝置。
2、水 泵——確保噴淋液循環工作的動力設備。
3、填料層——為了擴大廢氣與循環液接觸面積，并能使廢氣與液體均勻充分接觸。
4、噴淋段——在凈化塔的內部安裝的噴淋系統，在噴淋管道上安裝了霧化噴頭，能保證廢氣與循環液接觸效果。
5、進風段——根據處理風量的大小設計進風段，合理的設計可以減小風阻，降低能耗。
6、布?xì)鈱印茏尨幚盹L(fēng)量均勻的分布在設備里，確保整體的處理效果。
7、支撐層——主要是脫水填料層的支撐架，同時也起到設備的加強加固等作用。
8、脫水填料層——是處理設備的核心組成部分，起以分離氣液的作用，同時也可以起到攔截廢氣中粉塵、顆粒物和絮狀物的作用。
9、出風段——設備中的緩沖層和排放口。
10、排水系統——經過脫水填料層的廢氣，其所含有水份被脫離后，通過排水系統排至指定的系統或位置。
三、特點
1、設備占地少，安裝方便;
2、耗水、耗電指標較低;
3、耐腐蝕、不磨損，使用壽命長;
4、設備運行可靠，維護簡單、方便。
四、適用范圍
適用對象：電子工業、半導體制造業、PCB制造業、LCD制造業、鋼鐵金屬工業、電鍍及金屬表面處理工業、酸洗制程、染料/制藥/化學工業、除臭/氯氣中和、燃燒廢氣SOx/NOx之去掉、其它水溶性空氣污染。
五、工藝流程圖
